產品簡介

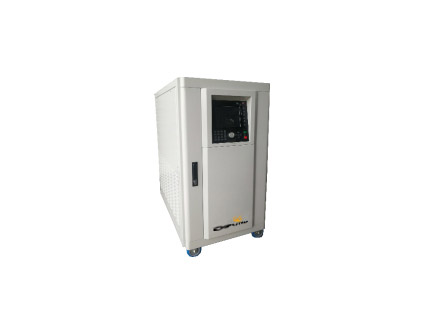

BAVF-33系列三相交流電源供應器可模擬世界各國電網電壓，為客戶提供高純凈、高可靠性的正弦波電力輸出，專業應用于家電、電機、認證機構、醫療設備、照明等領域，滿足產品的設計開發、產線檢測、質保檢測、老化壽命測試、電壓頻率耐受等測試要求。

產品特點
(1)產品設計理念先進，采用模塊化設計及數字控制技術，穩定性高，精度高，響應速度快，人機界面及操作符合行業習慣；

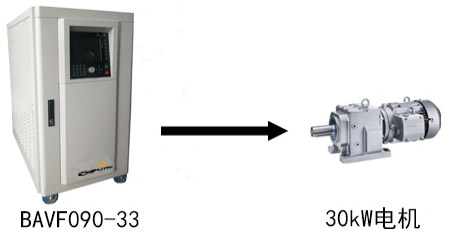

(2)產品采用三相解耦控制，可適應0～100%負載不平衡； (3)采用精準的抗沖擊技術，能夠承受負載大電流沖擊，3倍額定電流能夠承受2s，特別適用于電機、馬達、壓縮機等沖擊型設備。選擇電源型號時，容量可適當降低，降低成本；例如90kVA電源能可靠啟動30kW電機； (4)具備軟啟動功能，且軟啟動時間可設置，適用于電機、馬達等設備頻繁起動場合，可根據工況，設置軟啟動時間，降低沖擊電流。
(5)動態響應速度快，電壓突變反應時間在20ms以內；
(6)啟動狀態下輸出電壓、頻率可調，使用靈活；
(7)8寸彩色觸摸屏，所有操作均可通過觸摸屏實現，外觀精致，操作便捷，并附帶配備數字鍵、功能鍵、旋鈕等，操作多樣化；


(8) 具備Auto-Lock功能，定時自動鎖定鍵盤，防止誤接觸導致人為事故或危險；
(9) 電壓分檔設計：0.0～150.0V、150.1～300.0V或0.0～300.0V，高檔、低檔均可滿功率輸出；頻率輸出范圍45.00～65.00Hz，分辨力0.01Hz；
(10)測量功能齊全，能夠測量電壓、電流、電流峰值、頻率、有功功率、視在功率、功率因數、電壓峰值因數等電能參數；
(11)具備人工智能監控(AI-Monitor)功能，實時監控內部電壓，電流，溫度等參數，異常情況立即報警，并提示及時處理；
(12)具備Black-Box功能，異常情況下自動記錄運行參數，便于后期查看及維修。
(13)主要元器件采用國際一線知名品牌，質量可靠，穩定耐用；
(14)關鍵指標采用多裕度設計，電壓應力，電流應力，發熱量經過加嚴型式試驗，整機可靠性高，壽命長；
(15)通訊接口標配RS232，選配RS485、GPIB、ETHERNET、模擬量控制等。

規格參數

產品名稱		三相交流電源供應器
產品型號		DFVF33-015	DFVF33-030	DFVF33-045	DFVF33-060	DFVF033-090	DFVF33-120	DFVF33-150	DFVF33-180	DFVF33-240
輸出容量		15kVA	30kVA	45kVA	60kVA	90kVA	120kVA	150kVA	180kVA	240kVA
基本功能
輸出功能		模擬世界各國電網電壓
隔離功能		內置隔離變壓器
接線方式		輸入端：三相四線     輸出端：三相四線
輸出參數
輸出相數		三相四線+PE
輸出模式		三相標準正弦波模式
輸出 電壓	自動檔	低檔：0.0～150.0V(L-N)      高檔：150.1V～300.0V(L-N)
	高檔鎖定	0.0～405.0V(L-N)
電壓設置精度		精度：≤0.5%      解析度：0.1V
額定 電流	低檔	45.4A	90.9A	136.3A	181.8A	272.6A	363.6A	454.5A	545.4A	727.2A
	高檔	22.7A	45.4A	68.1A	90.9A	136.3A	181.8A	227.2A	272.7A	363.6A
輸出頻率		45.00～65.00Hz
頻率設置精度		精度：≤0.02%      解析度：0.01Hz
頻率穩定度		≤0.02%
電壓失真度(VTHD)		＜1%(線性負載)
反應時間		≤2ms
電壓突變響應時間		≤20ms
三相相角		120°±2°
波峰因數		1.41±0.1
源電壓效應		≤1%
負載效應		≤1%
效率		＞85%
測量顯示
顯示模式		8寸彩色觸摸屏
電壓測量精度		精度：0.2%FS+0.2%顯示值      解析度：0.1V
頻率測量精度		精度：0.02%      解析度：0.01Hz
電流測量精度		精度：0.3%FS+0.3%顯示值      解析度：0.1A/1A
功率測量精度		精度：0.5%FS+0.5%顯示值      解析度：0.1kW/0.01kW/0.001kW
功能操作
自動記憶功能		設置參數自動記憶，開機自動調用
軟啟動		具備軟啟動功能，軟啟動時間0.0～99.9s可設置
實時調整功能		啟動狀態下，可通過觸摸屏、數字鍵、增減鍵、旋鈕調整輸出電壓、頻率設置值，并即刻更新；
壓降補償功能		阻抗補償：0.000～0.500歐
快捷調用		常規模式10組快捷組
保護功能
過載能力		105%＜過載≤110%   15秒后切斷輸出 110%＜過載≤200%    5秒后切斷輸出 200%＜過載≤300%    2秒后切斷輸出 300%＜過載           立即切斷輸出
保護裝置		過流、過載、短路保護，過熱保護，輸出過欠壓、缺相保護
軟件保護		人工智能監控(AI-Monitor)功能，Black-Box功能，Auto-Lock鍵鎖保護
遠程接口
通訊接口		標配：RS232    選配：RS485、GPIB、ETHERNET
遠程控制		模擬量控制口(選配)
輸入?yún)?shù)
輸入相數		三相四線+PE
輸入電壓范圍		380V±57V(L-L)
輸入頻率范圍		45～65Hz
工作環境
工作溫度		0～40℃
工作濕度		20～90%RH(非凝露)
體積重量
尺寸(W×H×Dmm)		600×1150×1020		700×1350×1220			800×1750×1420
重量(Kg)		265	310	440	550	740	980	1250	1270	1400
