產品特點

•高功率密度，標準機箱，功率達到150kW。
•寬電壓范圍，從0~40至0~1000V，單機功率5~15kW。
•快速負載瞬態響應，防止不需要的電壓偏移。
•高精度，內部采用16位AD，低紋波。
•靈活的操作界面，方便用戶操作。
•可實現輸出并聯，模塊式設計，方便用戶。
•序列功能，靈活多樣的系統控制，滿足客戶測試需求。
•噪聲低，隨溫度變化控制的變速風扇。
•具備定電壓、定電流輸出模式。
•完備的輸入過欠壓、缺相、內部過熱、輸出過壓等保護，安全性能得到保障。
•具備模擬控制接口，通過外部模擬接口單獨控制電源輸出。

概要

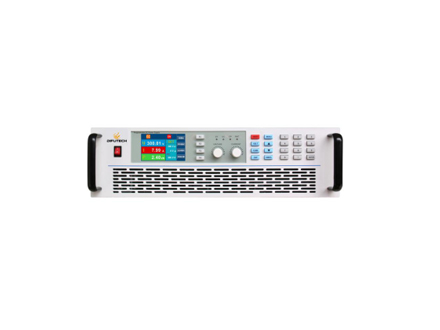

DF 61000系列（以下簡稱61000系列）代表了下一代大功率可編程直流電源的發展趨向。產品具有高功率、大電流、快速響應、負載瞬態響應快速、低噪音、使用便捷等顯著優勢！此系列電源是行業最高的功率密度的電源。時尚的前進氣口設計使電源可無間隙地疊放，增強了功率密度。
61000系列高功率密度直流測試電源（或簡稱直流測試電源）是一款外觀精美、體積小、性能高、功能強大、操作簡單的直流型可編程電源。適用于航天和國防、消費類電子產品、計算機和外設、通信、半導體、太陽能和汽車電子等行業的測試系統中。
61000系列電源的核心部位是一個5kW功率模塊。根據輸出電壓要求，可將1至3個模塊配置到一個機箱內，從而可輸送5kW至15kW的功率。然后，可容易地將這些機箱的組合并聯起來以提供高達150kW的功率。并聯的電源像一個單獨的電源一樣運行，提供一個總的系統電流。
先進的智能控制，61000系列電源通過控制裝置可啟用復雜序列輸出、恒功率模式，并可存儲/調用儀器的設置。序列循環使61000電源成為反復測試的理想選擇。

技術參數

型號		DF61200-50
AC輸入		相數：3相3線制 + 接地  電壓：440VAC 頻率：47~63Hz  功率因數：≥0.78
DC輸出	電壓	0~200V
	電流	0~50A
	功率	0~10kW
	效率	87%，標稱線路和最大負載下的典型值
編程精度	電壓	≤±(0.05%+0.05%FS)
	電流	≤±(0.2%+0.2%FS)
	OVP	≤±1%FS(編程范圍：5-110%從前端面板、遠程模擬輸入端或可選的數字輸入端配置)
回讀精度	電壓	≤±(0.05%+0.05%FS)
	電流	≤±(0.2%+0.2%FS)
紋波及噪聲	RMS (20Hz-300KHz)	25mVrms
	P-P (20Hz-20MHz)	175mVpp
	電流模式	<±0.04%滿量程RMS電流
源效應	電壓	≤0.01%FS(±10%ΔUAC輸入)
	電流	≤0.05%FS(±10%ΔUAC輸入)
負載效應	電壓	≤0.02%FS（0-100%的負載調整率）
	電流	≤0.1%FS（0-100%ΔUDC的負載調整率）
模擬接口	規格	內置25-針D-Sub母插
	信號范圍	0~5V或0~10V
	U / I 精確度	U編程：≤±0.25%FS  U回讀：≤±1.0%FS  I編程≤±0.8%FS  I回讀：≤±1.0%FS
動態響應時間	負載調整需時	在50%至100%或者100%至50%負載變化下，將于1ms內恢復到±0.75%滿量程穩態輸出
	輸出電壓上升時間	最大100ms（10~90%滿量程）
	電流轉換速率	45A/ms（典型值）
穩定性		運行環境不變的情況下，30分鐘預熱后，通常在8小時內保持在設定值的±0.05%范圍內。
通訊接口		RS232/RS485/CAN/LAN/USB等通訊接口
工作環境		室內型；工作溫度：0~50℃，濕度：<80%, 無凝露，儲存溫度：-20~70℃，海拔<2000m
并聯操作		并聯將使每個電源的精度下降0.3%
溫度系數		0.02%/℃最大額定輸出電壓，電壓設定點下，典型值 0.03%/℃最大額定輸出電流，電流設定點下，典型值
輸出浮動電壓		負極端子在機箱電勢±300V范圍內
體積W×H×D(mm)		482mm×609mm×132mm  (W×D×H)  標準機箱3U
重量		28Kg
