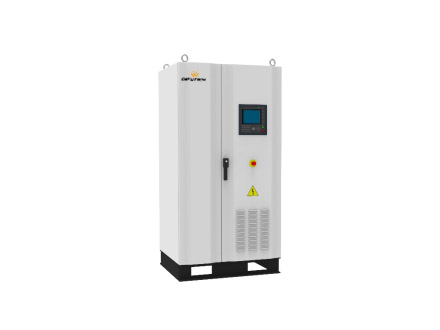

產品簡介
DFBP系列回饋型電網模擬器應用于新能源行業如儲能逆變器、光伏逆變器、風能變流器等產品并網性能測試。產品輸入端采用數字化PWM整流技術，輸出端采用獨立型數字化高頻逆變技術，具有能量全回饋電網，輸入功率因數高，對電網污染小，輸出波形品質高，動態響應速度快，三相獨立調節等優點。

產品特點
(1)具備多種輸出模式，功能強大：
n 三相標準模式：標準三相電壓輸出；
n 三相不平衡模式：三相電壓獨立設置，三相相角0.0°～359.9°可調；
n 并聯單相模式：三相并聯成大功率單相輸出；
(2)三相模式輸出采用三相解耦設計，具備全面的電網異常模擬功能：電網失真，電網波動，三相不平衡等，諧波模式下可疊加2-40次諧波； (3)具備四象限運行功能，實現100%能量回饋電網； (4)滿足NB/T32004-2013標準規定的低(零)電壓穿越測試要求，且低(零)電壓穿越性能可靠，不會在低電壓時與負載產生諧振； (5)滿足國標規定的高電壓穿越測試要求；
(6)動態響應速度快，電壓突變反應時間在20ms以內；
(7)輸入功率因數高(≥0.95)，輸入電流失真度低(＜5%)；
(8)具備Auto-Lock功能，定時自動鎖定鍵盤，防止誤接觸導致人為事故或危險。
(9) 8寸彩色觸摸屏，所有操作均可通過觸摸屏實現，外觀精致，操作便捷，并附帶配備數字鍵、功能鍵、旋鈕等，操作多樣化；
(10)測量功能齊全，能夠測量電壓、電流、電流峰值、頻率、有功功率、視在功率、功率因數、電壓峰值因數等電能參數；
(11)具備人工智能監控(AI-Monitor)功能，實時監控內部電壓，電流，溫度等參數，異常情況立即報警，并提示及時處理；
(12)具備Black-Box功能，異常情況下自動記錄運行參數，便于后期查看及維修；
(13)主要元器件采用國際一線知名品牌，質量可靠，穩定耐用；
(14)關鍵指標采用多裕度設計，電壓應力，電流應力，發熱量經過加嚴型式試驗，整機可靠性高，壽命長；
(15)通訊接口標配RS232，選配RS485、GPIB、ETHERNET、模擬量控制等。

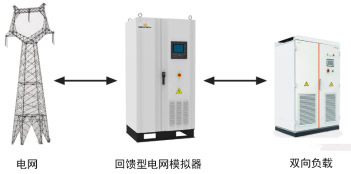

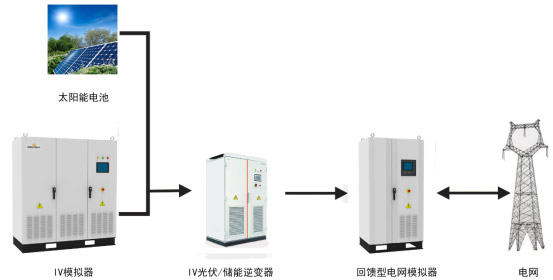

典型應用

規格參數

產品名稱	回饋型電網模擬器
產品型號	DFBP33-015	DFBP33-030	DFBP33-045	DFBP33-060	DFBP33-090	DFBP33-120	DFBP33-150	DFBP33-180	DFBP33-240
輸出/吸收容量	15kVA	30kVA	45kVA	60kVA	90kVA	120kVA	150kVA	180kVA	240kVA
基本功能
輸出功能	具備全面的電網模擬功能
回饋能力	具備100%能量回饋電網功能
隔離功能	內置隔離變壓器
負載功率因數	+1.0 ～ 1.0
接線方式	輸入端：三相四線        輸出端：三相四線/單相兩線(根據輸出模式自動切換)
輸出參數
輸出相數	三相四線或單相兩線
輸出模式	三相標準模式、三相不平衡模式、并聯單相
輸出電壓	0.0～300.0V(L-N)
電壓設置精度	精度：≤0.5%      解析度：0.1V
三相標準模式、三相不平衡模式
額定電流	22.7A	45.4A	68.1A	90.9A	136.3A	181.8A	227.2A	272.7A.	363.6A
并聯單相模式
額定電流	68.1A	136.3A	204.5A	272.7A	409.1A	545.4A.	681.8A	818.1A	1090.9A
輸出頻率	45.00～65.00Hz
頻率設置精度	精度：≤0.02%      解析度：0.01Hz
頻率穩定度	≤0.02%
電壓失真度(VTHD)	＜1%(線性負載)
反應時間	≤2ms
電壓突變響應時間	≤20ms
三相相角	120°±2°(三相標準模式)
波峰因數	1.41±0.1(正弦波模式)
源電壓效應	≤1%
負載效應	≤1%
效率	＞85%
測量顯示
顯示模式	8寸彩色觸摸屏
電壓測量精度	精度：0.2%FS+0.2%顯示值      解析度：0.1V
頻率測量精度	精度：0.02%      解析度：0.01Hz
電流測量精度	精度：0.3%FS+0.3%顯示值      解析度：0.1A/1A
功率測量精度	精度：0.5%FS+0.5%顯示值      解析度：0.1kW/0.01kW/0.001kW
功能操作
階梯編程	9999步
步階編程	100步，可999999次循環
漸變編程	100步，可999999次循環
低（零）電壓穿越	可模擬世界多國標準，最小響應時間≤20ms
高電壓穿越	可模擬世界多國標準，最小響應時間≤20ms
波形制式	正弦波或諧波(疊加2~40次諧波)
實時調整功能	①常規模式啟動狀態下，可通過數字鍵、增減鍵、旋鈕調整輸出電壓、頻率設置值，并即刻更新； ②常規模式啟動狀態下，可切換輸出波形制式，并即刻更新；
快捷調用	常規模式10組快捷組； 諧波模式10組快捷組；
保護功能
過載能力	105%＜過載≤110%   15秒后切斷輸出 110%＜過載≤200%    5秒后切斷輸出 200%＜過載≤300%    2秒后切斷輸出 300%＜過載           立即切斷輸出
保護裝置	過流、過載、短路保護，過熱保護，輸出過欠壓、缺相保護，母線過欠壓，輸出電力接觸器自動跳脫保護
軟件保護	人工智能監控(AI-Monitor)功能，Black-Box功能，Auto-Lock鍵鎖保護
遠程接口
通訊接口	標配：RS232        選配：RS485、GPIB、ETHERNET
遠程控制	選配：模擬量控制口
輸入?yún)?shù)
輸入相數	三相四線+PE
輸入電壓范圍	380V±57V(L-L)
輸入頻率范圍	45～65Hz
輸入功率因數	＞0.97(輸入額定電壓，輸入50%-100%額定電流) ＞0.95(輸入額定電壓，輸入10%-50%額定電流)
輸入電流失真度	＜5%(額定條件下)
工作環境
工作溫度	0～40℃
工作濕度	20～90%RH(非凝露)
體積重量
尺寸(W×H×Dmm)	1000×2000×800			1800×2000×800		2000×2000×1000
重量(Kg)	510	600	750	1050	1350	1500	1650	1850	2100
